“中国智造”拉起卡塔尔世界杯主体育场主索系

2021-03-12 16:36:18      来源:中国建材新闻中心
分享到:


北京建工建研院攻克全球首例“超大跨鱼腹式索网结构”技术难关

        近日,北京建工旗下专注建筑施工技术创新的龙头企业北京建工建研院圆满完成2022年卡塔尔世界杯主体育场索网屋盖主索系安装。

        卢赛尔体育场是由中国施工企业首次全过程参与设计、管理、材料供应和安装的世界杯主体育场,也是当前中国企业在海外建造的规模最大、容纳人数最多的专业体育场馆。工程总用钢量相当于3个埃菲尔铁塔,屋面膜结构面积达5.6万平方米,是世界上跨度最大、悬挑距离最大的鱼腹式索网屋面世界杯体育场馆。该体育场将作为2022年世界杯主场馆承担开幕式、闭幕式、半决赛和决赛等重大赛事活动,整体能容纳92000名观众。体育场主体造型意象取自中东地区经常使用的碗,球场外观金光闪闪,凸显卡塔尔所在中东海湾地区的阿拉伯文化特色。

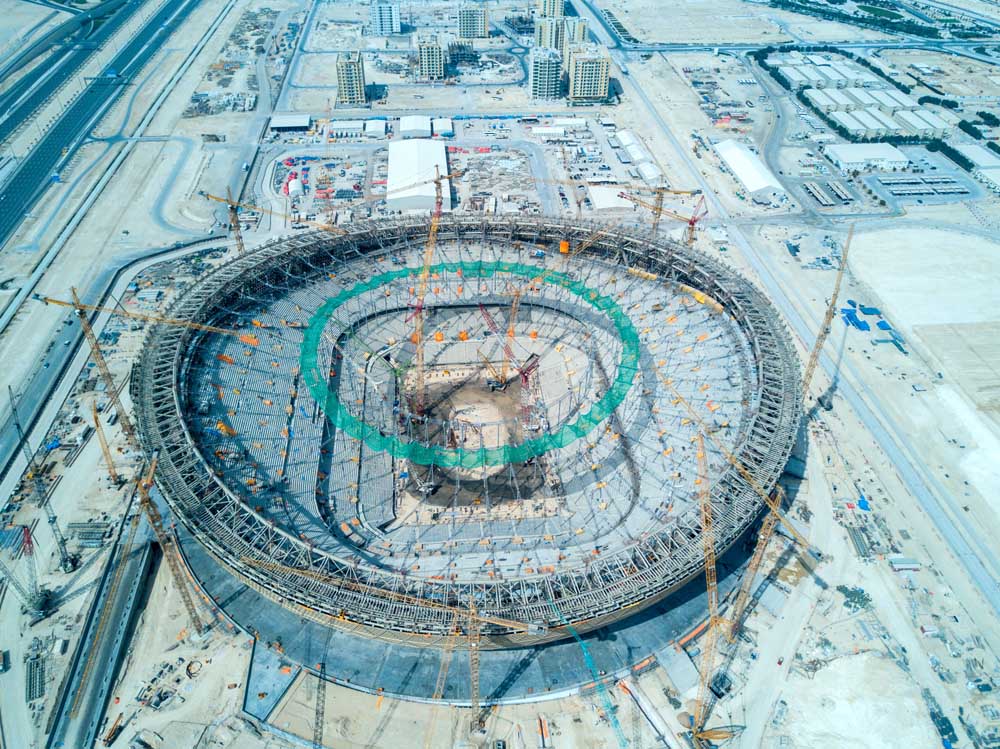

        卢赛尔体育场外观造型呈碗状,外立面由三角形网格划分,屋面造型呈马鞍形,由东西高、南北低的索膜结构进行支撑。北京建工建研院承担的索网屋盖采用48榀辐射状的索桁架构成,每榀索桁架由上下两层拉索、5道钢撑杆以及一个交叉节点板形成一个鱼腹和鱼尾连接一起的形状,索桁架连接于四周钢环梁,索网跨度近300米,作为世界上跨度最大、悬挑距离最大的鱼腹式索网屋盖,工程的结构受力计算,误差调节均需精确到毫米级别,才能确保结构安全的万无一失,施工技术难度极高。

        面对挑战,北京建工项目团队进行了大量技术储备,历时2年多对施工数据仿真计算分析与方案比选,最终确定了“单层支撑架、组装上下环索,整体提升径向索桁架,计算机控制同步张拉”的施工方案。工程实施中,项目团队通过BIM技术、有限元计算等技术手段,设计了轻便、受力合理、操作简单的提升与张拉工装,保证了提升提升与张拉的安全性、可靠性。

        面对索网提升与张拉过程中保持稳定性的难题,项目团队设置了辅助的交叉与环向稳定索,用于有效卸载确保整个提升张拉过程中索结构的不平衡受力。依托计算机同步控制技术,项目团队充分利用“三维扫描”、“智能建造”和“施工动态监控”等先进技术手段,破解了索网提升与张拉的同步性能难题,保证了索网结构成形准确性。经过近9个月的奋战,项目团队克服疫情影响,保质保量,确保索网主索系施工按时安全完成,得到各方一致好评,打破了外国预应力公司对大型体育场索网屋盖施工的垄断,以完美的施工成果诠释了“中国智造”的过硬实力。
